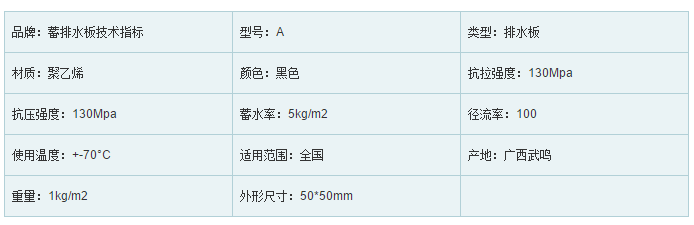

- 技術參數
- 文檔下載
用途
用于屋頂綠化、地下車頂板綠化、城市廣場、高爾夫球場、運動場、污水處理廠、公共建筑綠化、廣場綠化、園區內道路綠化工程。
蓄排水板介紹

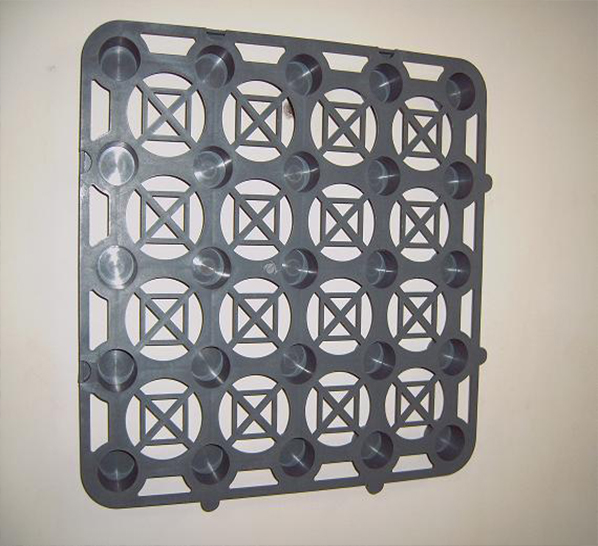

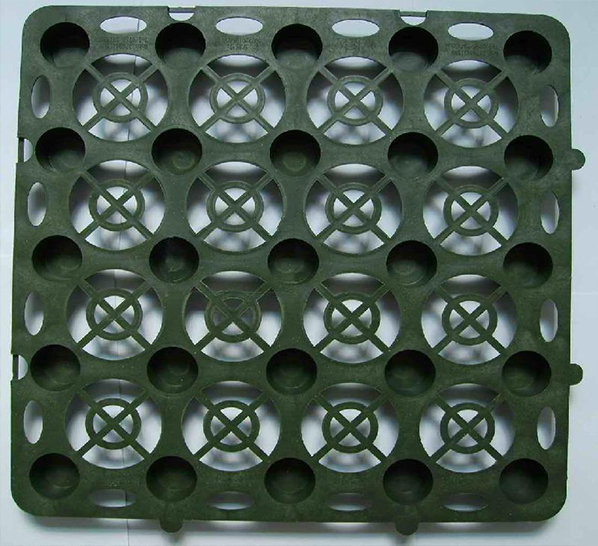

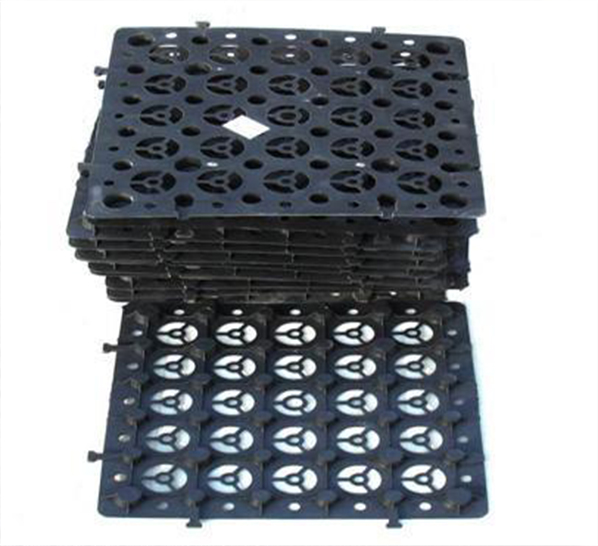

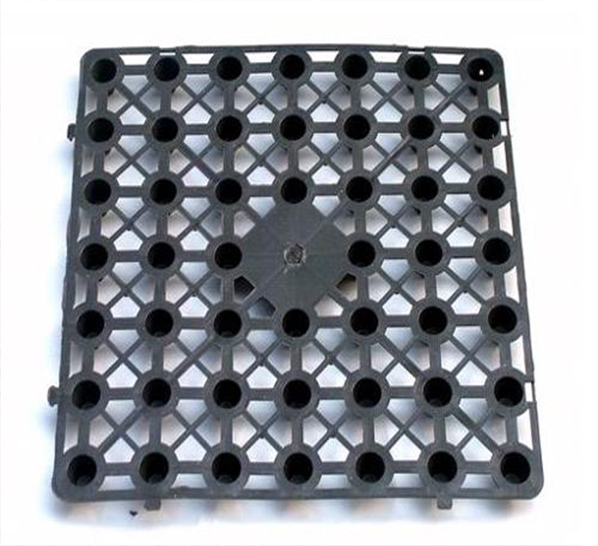

蓄排水板采用高密度聚乙烯(HDPE)或聚丙烯(PP)經加熱加壓定型形成的一種既能營造具有一定立體空間支撐剛度的排水通道，又可蓄水的一種輕型板材。
該種板材自身就具有蓄水、排水兩種綜合功能，板材具有空間剛度極高的特點，抗壓性明顯優于同類產品(可以通過現場試驗檢驗)，能夠承受400Kpa以上的高抗壓負荷，同時可以承受在種植頂板回填土過程中機械碾壓的極端負荷情況。
具有營造層內排水、排放土壤內滲透水、存蓄部分滲透水等功能，相對比上一代排水產品具有以下優缺點:
l 北方干旱少雨，蓄排水板可以蓄水，有利于植被的生長;

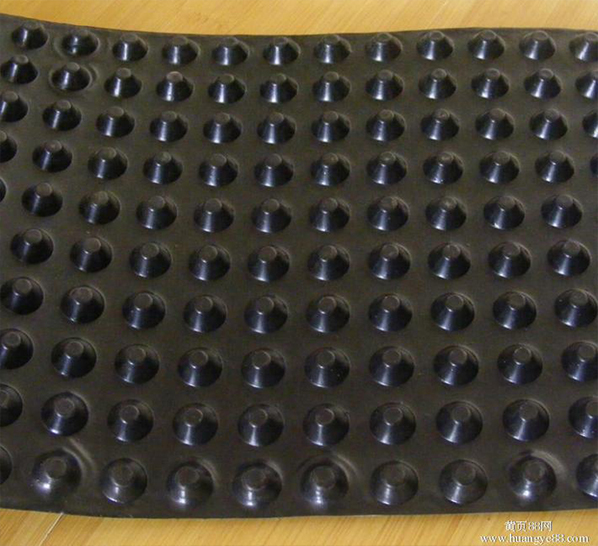

l 蓄排水板凸點側壁較厚，故抗壓強度較大，可以達到40T以上，遠遠大于塑料凸片(高密度聚乙烯排水板、高抗沖聚苯乙烯排水板)、塑料排水網墊等同類產品(可以實際碾壓實驗)，可以滿足回填土?xí)r的施工要求和正常運行要求;
l 蓄排水板支撐面比較大，既不會因上覆無紡布下陷(如下圖)阻塞排水通道，也不會因無紡布拉力不足撕裂導致泥土進入而阻塞排水通道，蓄排水板可以完整的保留排水空間，完全避免了塑料凸片因無紡布下陷導致排水不暢的情況發生，絕不會因排水不暢導致植被枯萎、死亡。
六、蓄排水板安裝施工工藝
蓄排水板的安裝施工根據上圖所示直接在已經完工的細石混凝土保護層上鋪設，板材采用扣合的搭接方式。
蓄排水板的安裝施工條件
1、基層表面應平整;
2、細石混凝土保護層施工完畢并經過驗收。
蓄排水板的施工工藝
蓄排水板的安裝施工根據設計圖要求鋪設，板材采用扣合的搭接方式。
一般施工工藝
1、工藝流程
基層驗收→規劃彈線→空鋪蓄排水板→扣合搭接扣→自檢驗收→檢查驗收→鋪設聚酯無紡布→自檢驗收→檢查驗收。
2、操作要點及技術要求
(1)要保持每片排水板扣接好。
(2)無紡布搭接嚴密，避免土體進入排水通道，阻塞排水。
3、回填方法
為了防止運土車輛對蓄排水系統的破壞，回填需要由周邊向內回填，工序如下:
(1)在回填時才先行鋪設無紡布，無紡布鋪設完畢后驗收合格隨后回填土。
(2)在回填土上行走車輛，要注意回填土的厚度，回填土厚度≥500mm后方可在上面行走車輛。
七、成品保護
1、已鋪設的蓄排水層，應采取措施進行保護，嚴禁在未覆土的已鋪設蓄排水層上進行施工和運輸，并應及時進行下道工序的施工。
2、蓄排水層施工時要注意已經施工完成的其他成品保護。
八、應注意的質量問題
1、注意每片板材都搭接好，避免因搭接不好造成縫隙過大導致無紡布塌陷而阻塞排水通道。
2、注意無紡布的搭接，一定要滿足搭接要求，并避免在回填土?xí)r無紡布皺褶、翻起，以免土體進入蓄排水板的空間內，阻塞排水。
九、安全保證措施
1、作業人員應經過安全技術培訓、考核。
2、材料存放于專人負責的庫房，嚴禁煙火并掛有醒目警告標識和防火措施。
3、施工人員應佩戴安全帽、工作服，嚴禁在沒有任何防護措施的情況下違章作業。
4、嚴禁在酒后作業，嚴禁亂摸、亂動非本工種的任何機械、電氣設備。
5、其他未盡事項按相應安全技術作業要求執行。
特點
1、施工方便、維護簡便且經濟。
2、耐負荷及耐久性強。
3、能確保將多余水快速排走。
4、蓄水部分能將部分水儲藏起來。
5、能給植物生長提供充足的水份與氧氣。
6、量輕及屋頂隔熱保溫功能強。
施工鋪設
1. 防水層及其保護層施工完成后，開始鋪裝排水板。要求基層排水坡度滿足2‰~5‰;
2. 將排水板杯狀口朝上鋪裝，齒孔相扣;
3. 排水板上面覆蓋土工布，土工布相互搭接10~20cm, 防止泥水穿過土工布，淤堵蓄排水系統，造成排水不暢，蓄水量減少;
4. 在土工布上面鋪10~20mm中粗砂，形成滲透過濾層，可阻止種植土流失;
5. 覆蓋適當厚度種植土。
6. 要做好排水板成品保護。排水板鋪裝后，應不容許在排水板上直接推運手推車等，運輸材料時要鋪設木板、馬道。做到隨鋪隨填土。
施工注意
1. 用于園林中的花池、花槽和花壇時，直接以蓄水板和過濾土工布代替常規材料，(如陶粒、鵝卵石或貝殼等組成的過濾層)。
2. 用于新、舊屋頂或地下工程頂板等硬質界面綠化時，在鋪設蓄排水板之前，先清理現場雜物，按照設計圖紙要求設置防水層，再用水泥砂漿起坡，使表面無明顯凹凸處，蓄排水板有序排放，鋪設范圍內無須另外設置排水盲溝。
3. 用于做建筑夾層板時，蓄排水板鋪設在屋頂混凝土板上，蓄排水板外再砌一層單墻，或用混凝土來保護，使地下滲水通過排水板的架空空間流入盲溝對集水坑。
4. 蓄排水板四周相互拼接，鋪設時的空隙，作為下層排水道，其上的土工布過濾保濕層鋪設時也需搭接好。
5. 蓄排水板鋪設完畢后,可進行下一道工序，盡快鋪設好過濾土工布和基質層,防止泥土、水泥、黃砂堵塞孔道或進入蓄排水板的蓄水、水槽、排水通道。為確保蓄排水板充分發揮其作用同時可在過濾土工布上面鋪上操作板，方便進行綠化施工。
-
